ALZMETALL - CNC obradni centri

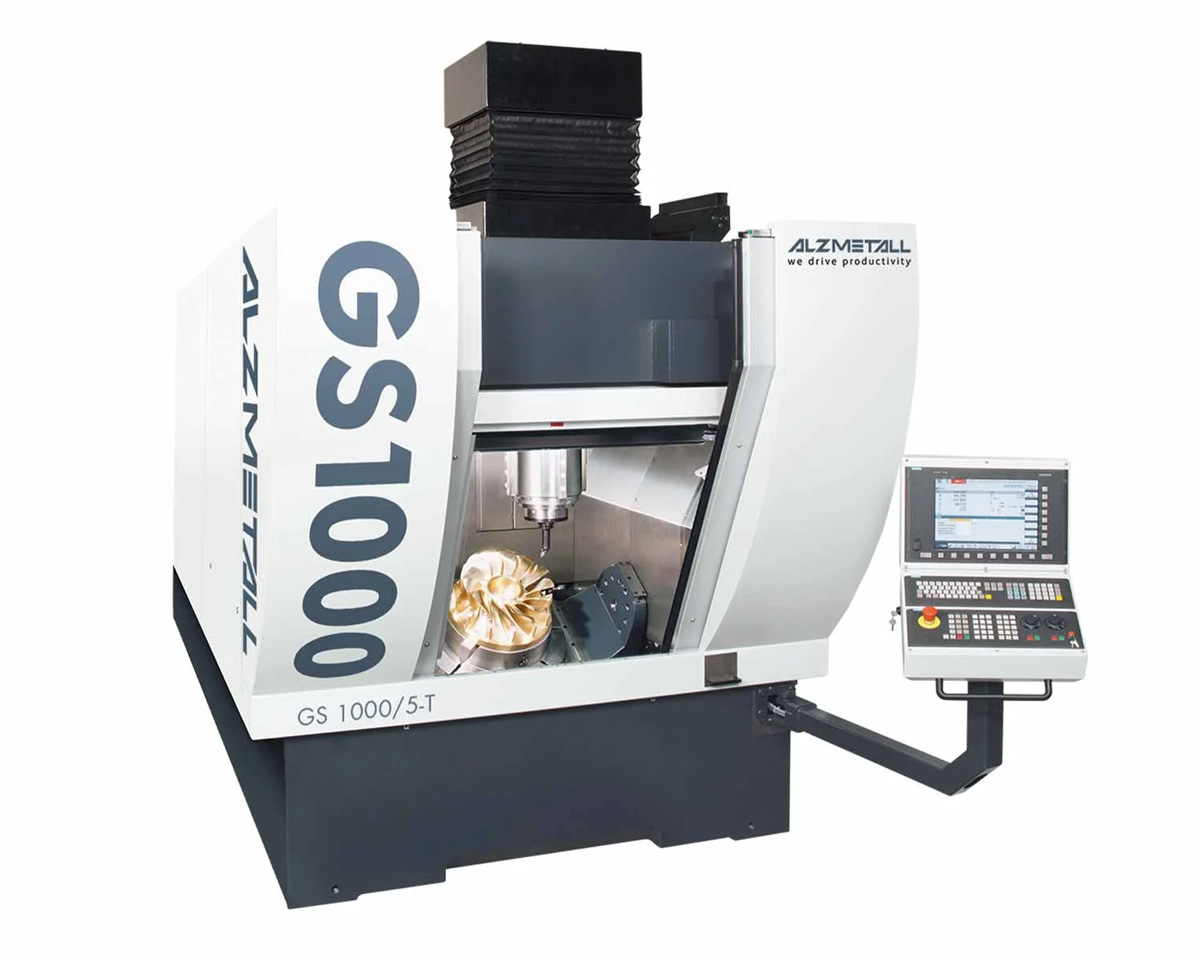

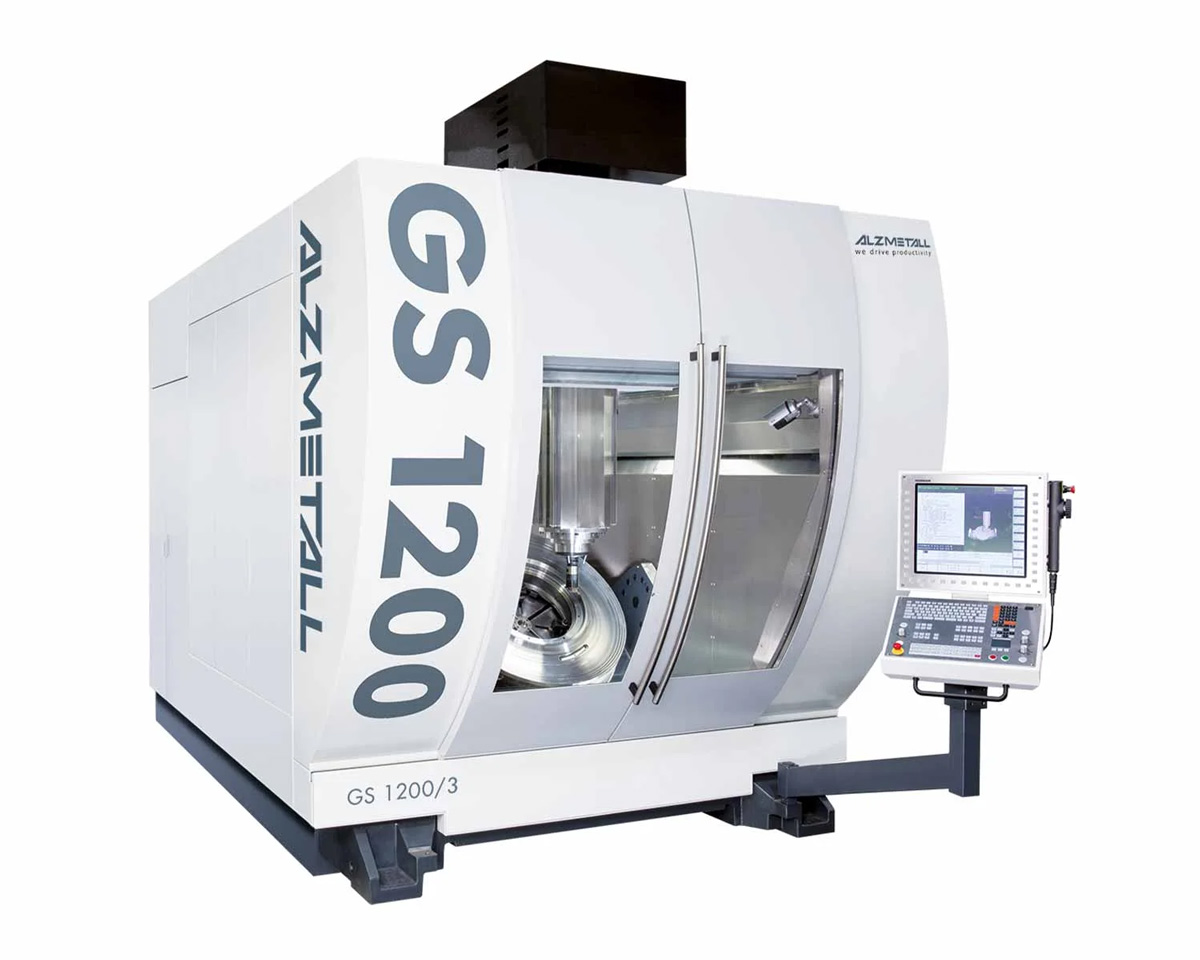

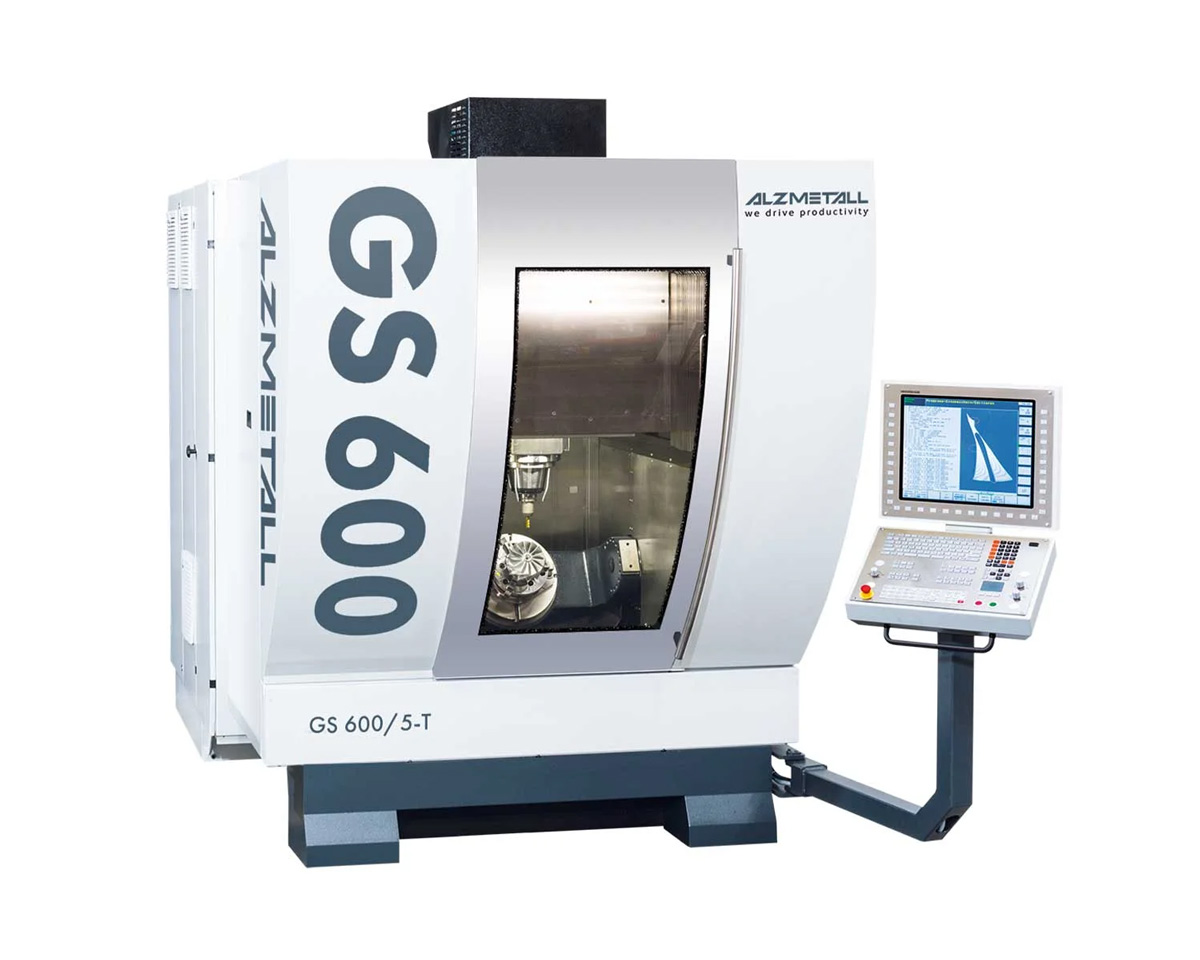

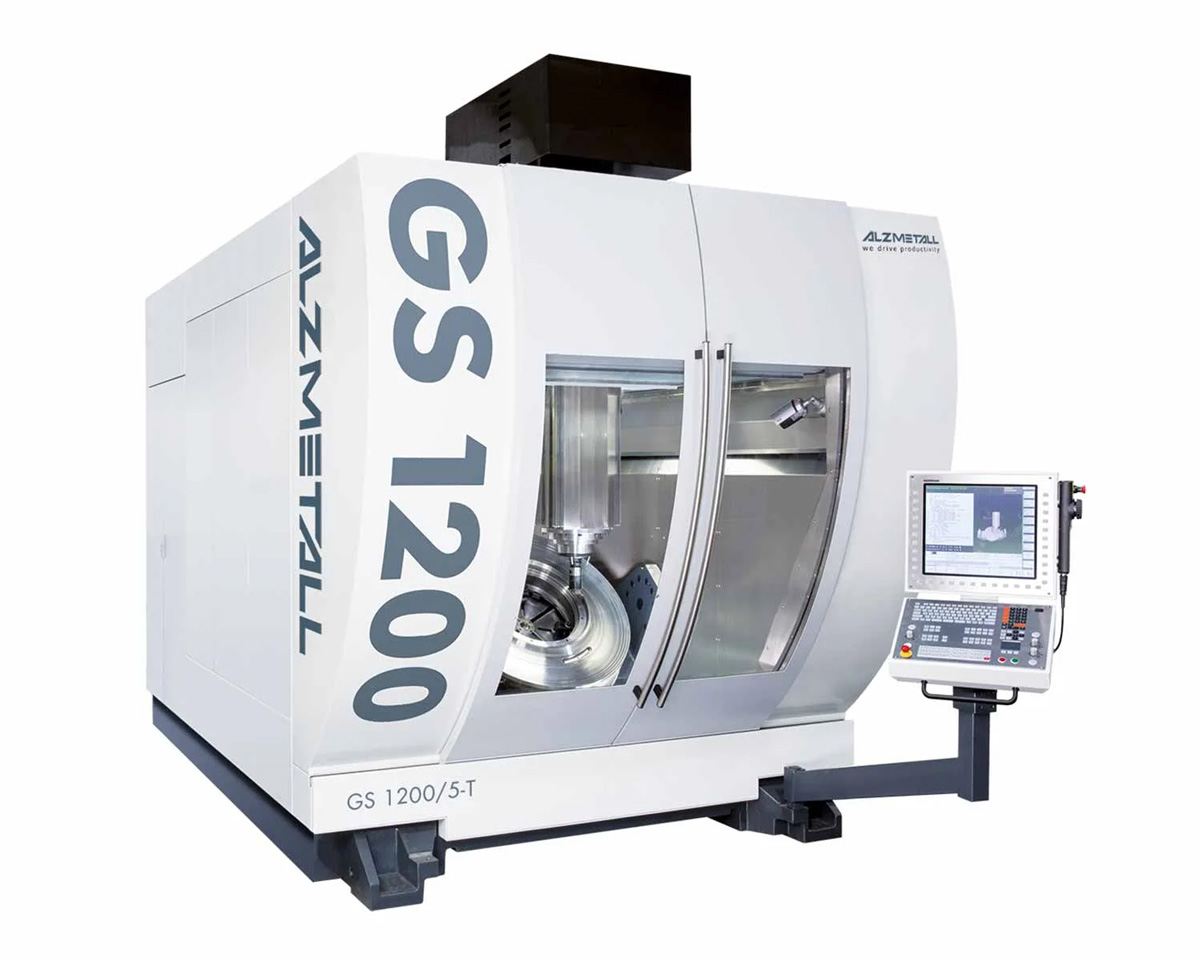

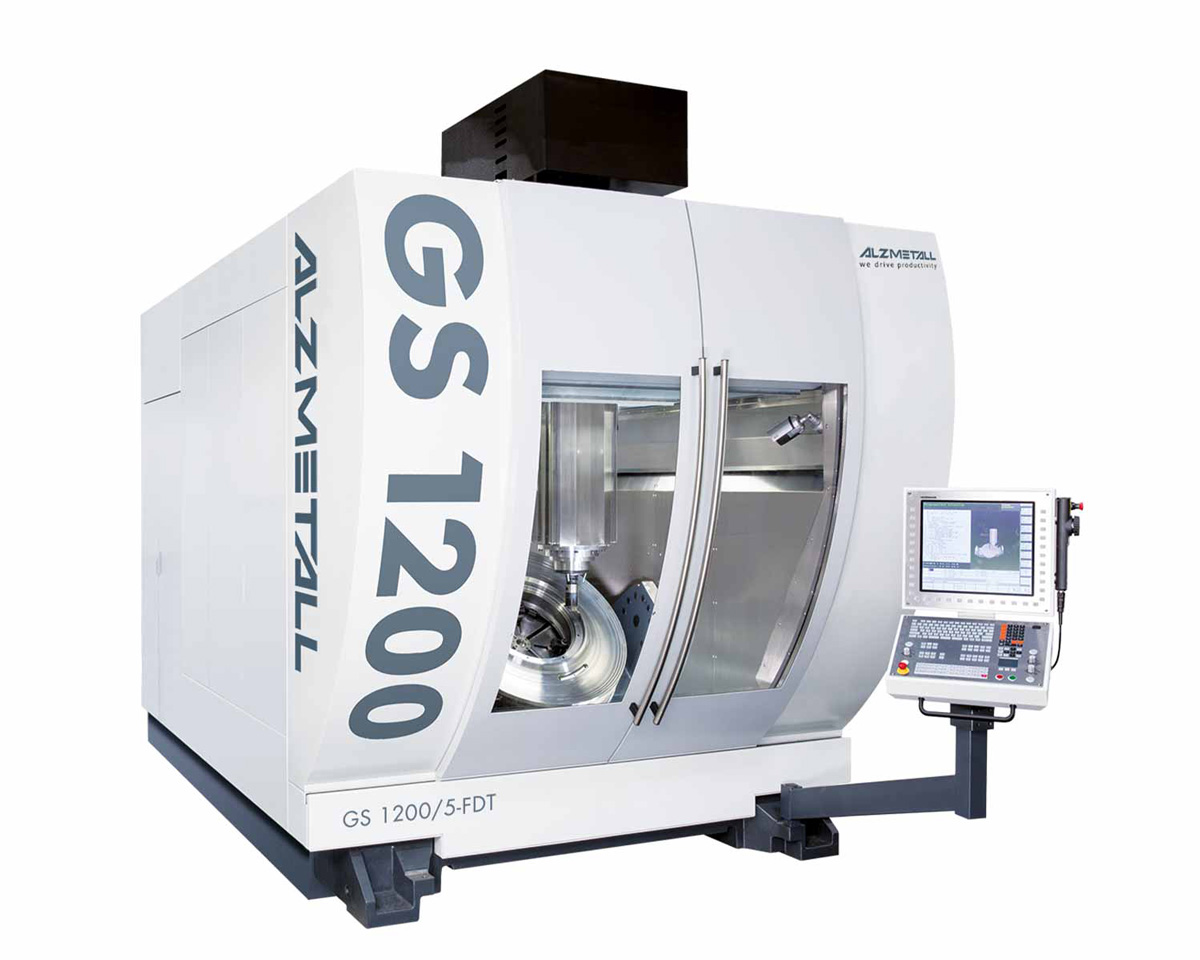

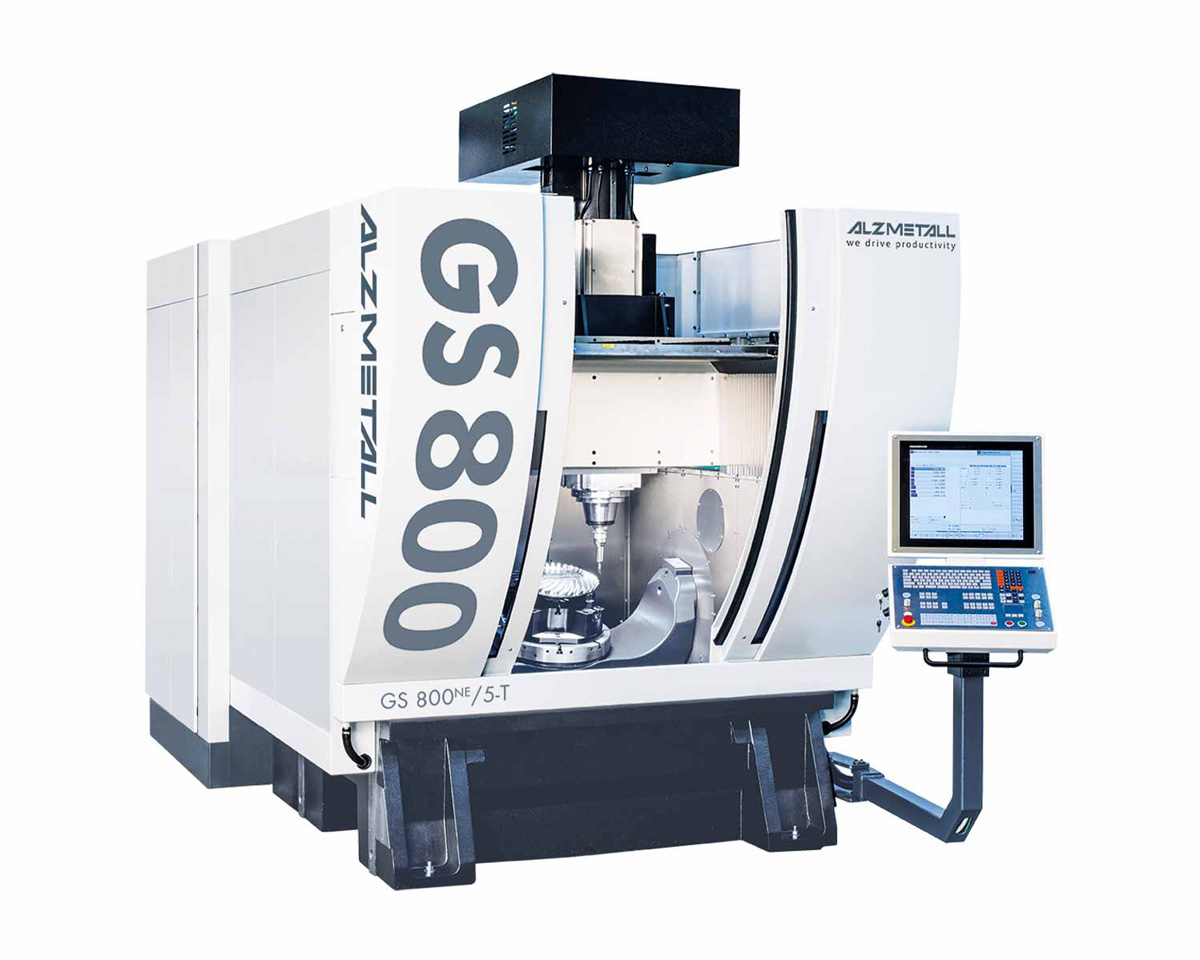

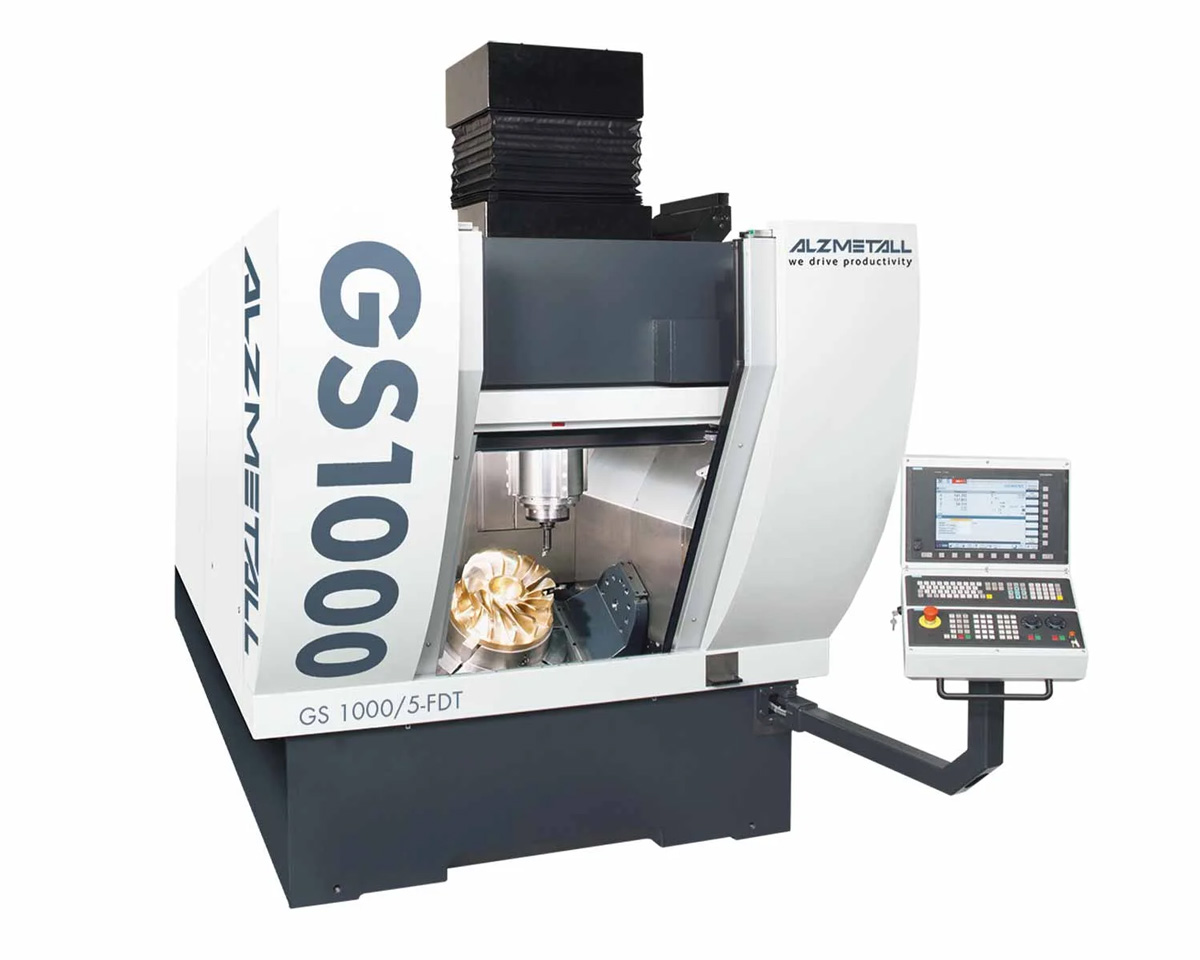

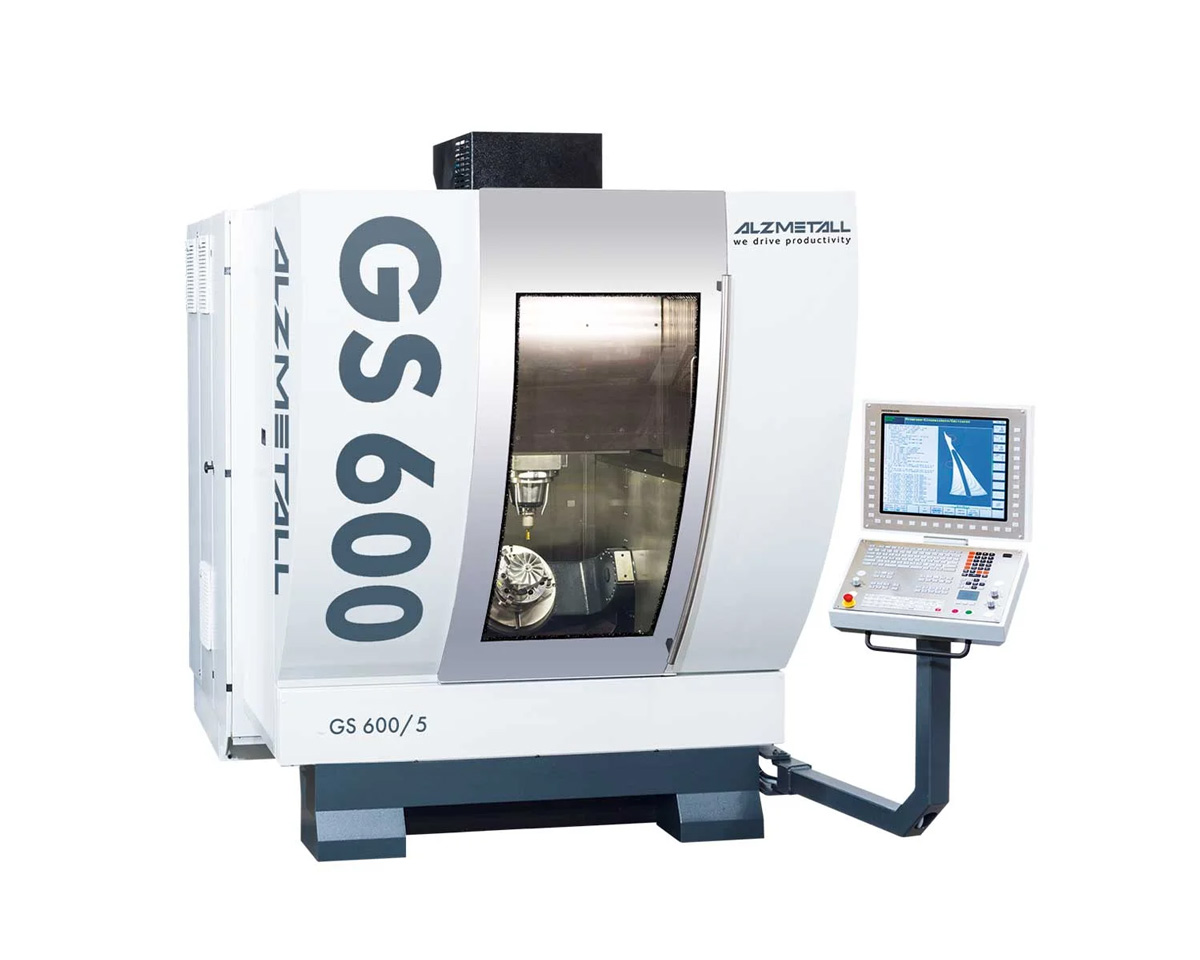

GS-SERIJA
ALZMETALL GS serija odlikuje se iznimnom robusnošću i visokom sposobnošću disipacije vibracija, što osigurava stabilnost i preciznost čak i pri zahtjevnoj obradi. Termo-simetrična konstrukcija stroja omogućuje ravnomjerno toplinsko širenje, čime se eliminiraju deformacije i održava točnost tijekom cijelog procesa. Rezultat je vrhunska kvaliteta obrade, maksimalna učinkovitost i dugotrajna pouzdanost.
- Robusna konstrukcija izrađena od sivog lijeva
- Dinamički opterećene komponente stroja izrađene od nodularnog lijeva
- ALZMETALL-ov portalni koncept (ASGK) s box-in-box sustavom
- Četverostruki sustav linearnih vodilica u Z-osovini
- Rotacijske osi (A i C) s Torque-Antrieben pogonima – opcionalno
- Hibridna obrada (glodanje, tokarenje, brušenje) u jednom stezanju obratka
PREDNOSTI
- Zatvoreni protok snage između obratka i alata kao i geometrijski simetrična struktura X-Y-Z koordinatnog nosača
OSIGURAVA
- Termalnu stabilnost u točki alata (TCP) u X-Y ravnini bez potrebe za kompenzacijom
- Smanjenje troškova alata
OPTIMIZIRA
- Preciznost kontura pri velikim brzinama kretanja
- Vijek trajanja glavnog vretena
GARATNIRA
- Izuzetno visoku preciznost paralelnog pomicanja zahvaljujući dvostrukim pogonima u X i Y osi
- Znatno niže ukupne troškove vlasništva (TCO) tijekom vijeka trajanja stroja
KONSTRUKCIJA

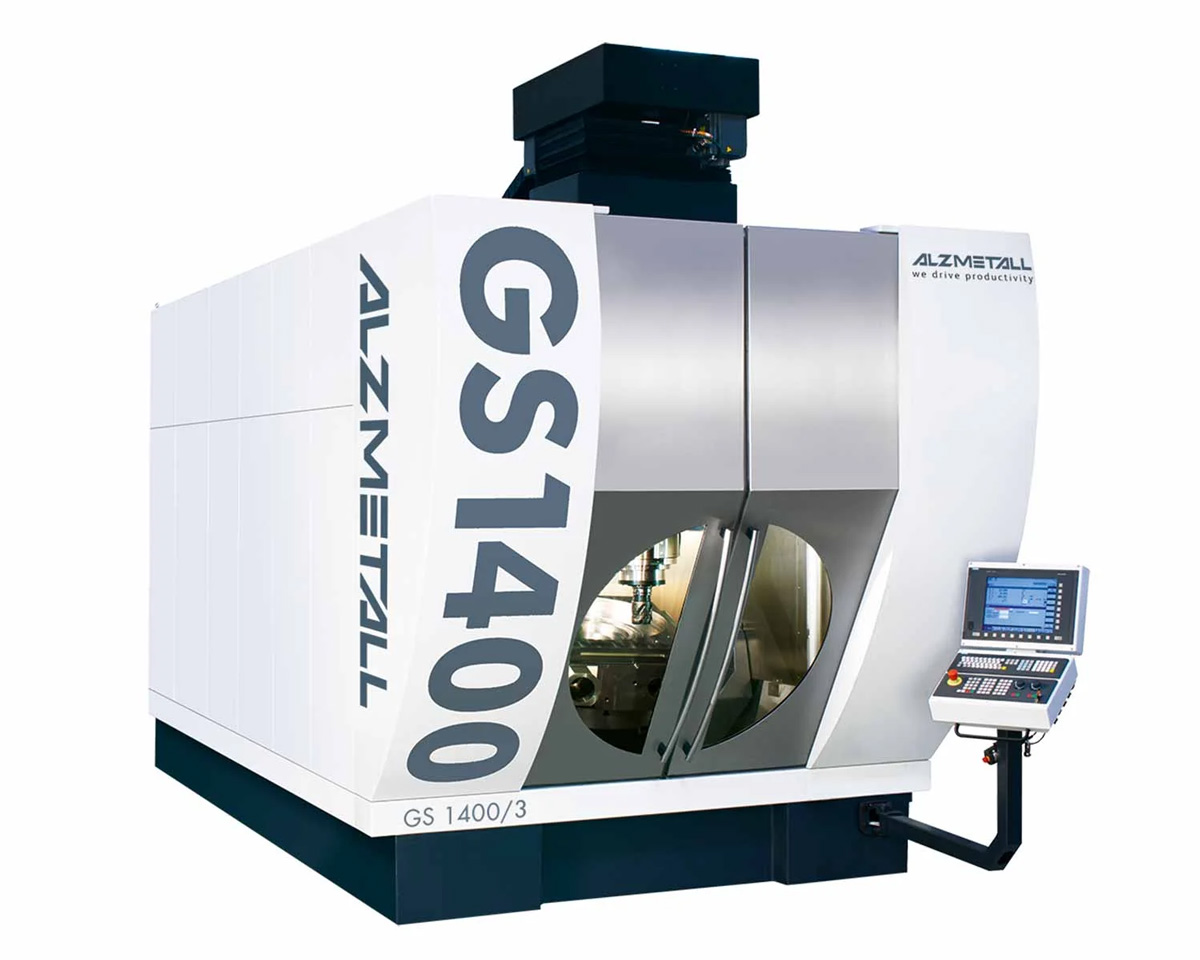

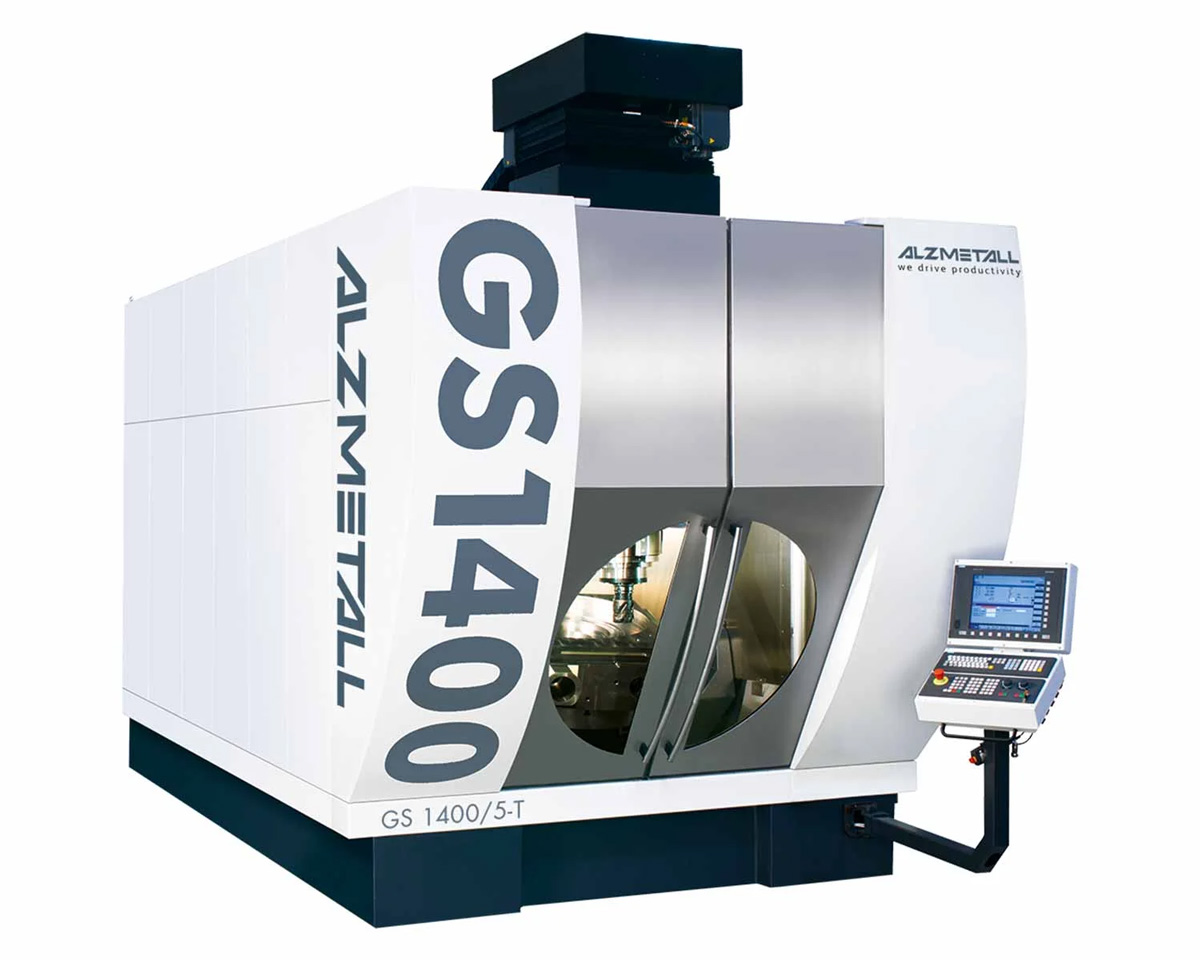

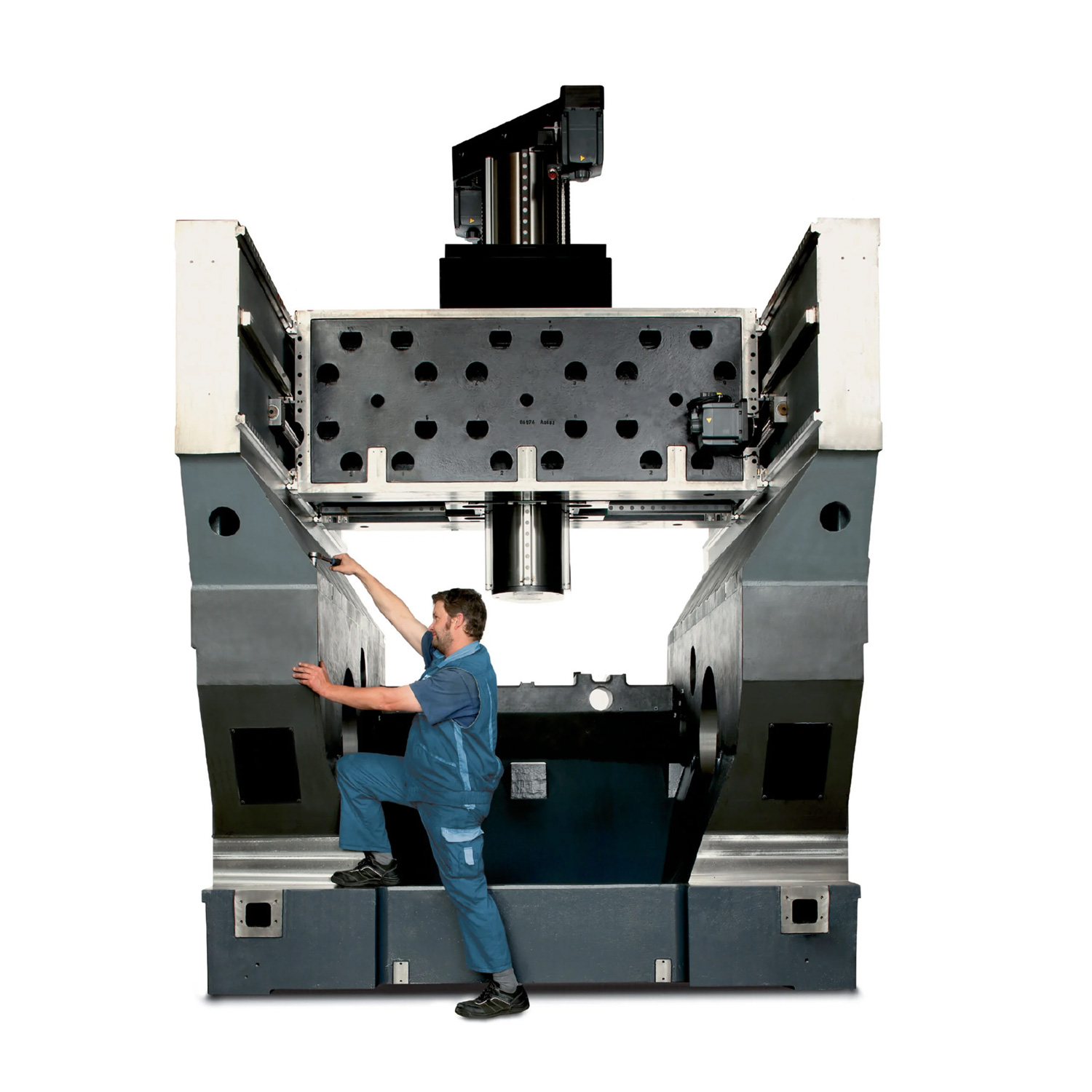

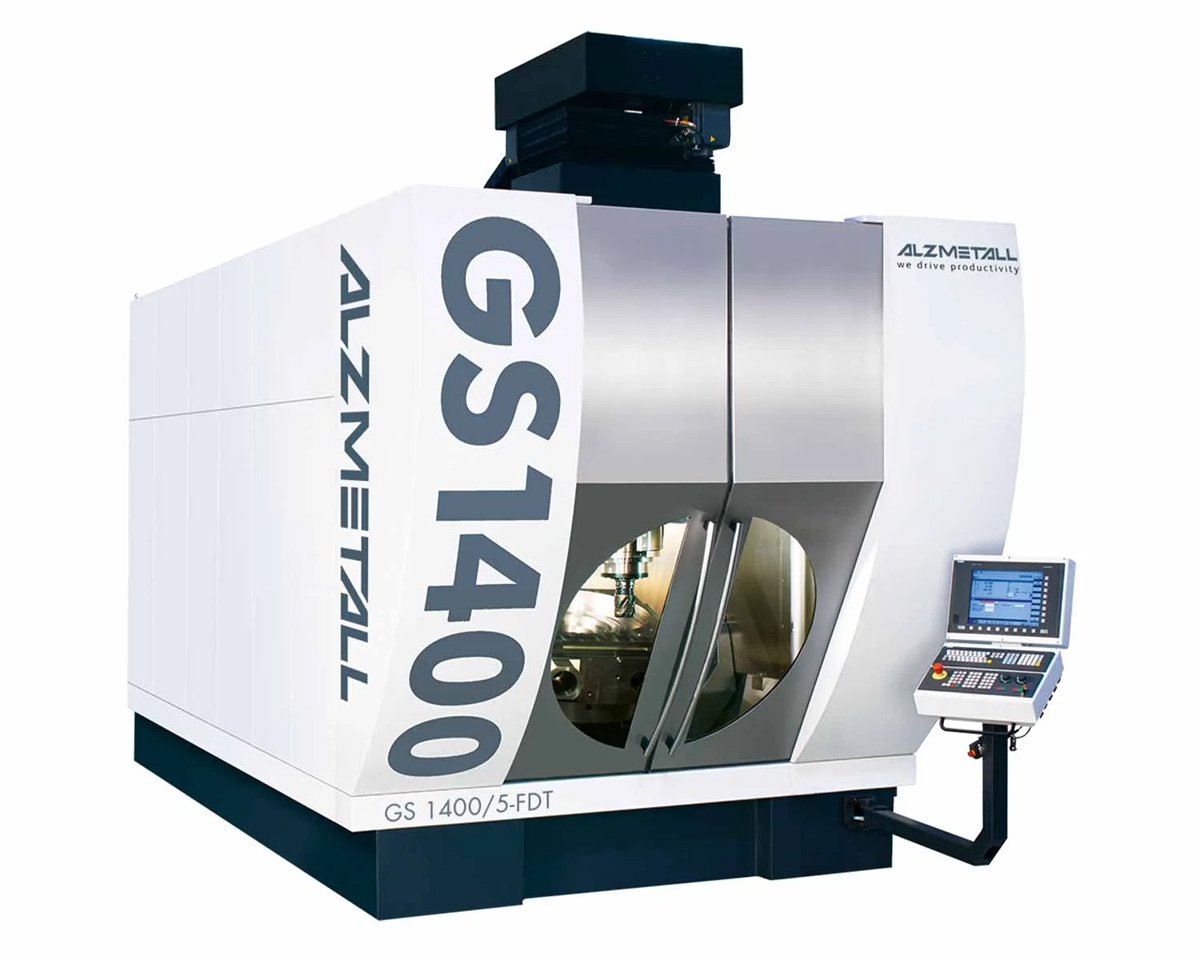

"Teška kategorija" za glodanje i tokarenje na primjeru GS 1400
- Izuzetno čvrst, integralni osnovni okvir izrađen iz jednog dijela
- Sve statički opterećene komponente okvira izrađene su od sivog lijeva
- Sve dinamički opterećene komponente stroja izrađene su od nodularnog lijeva

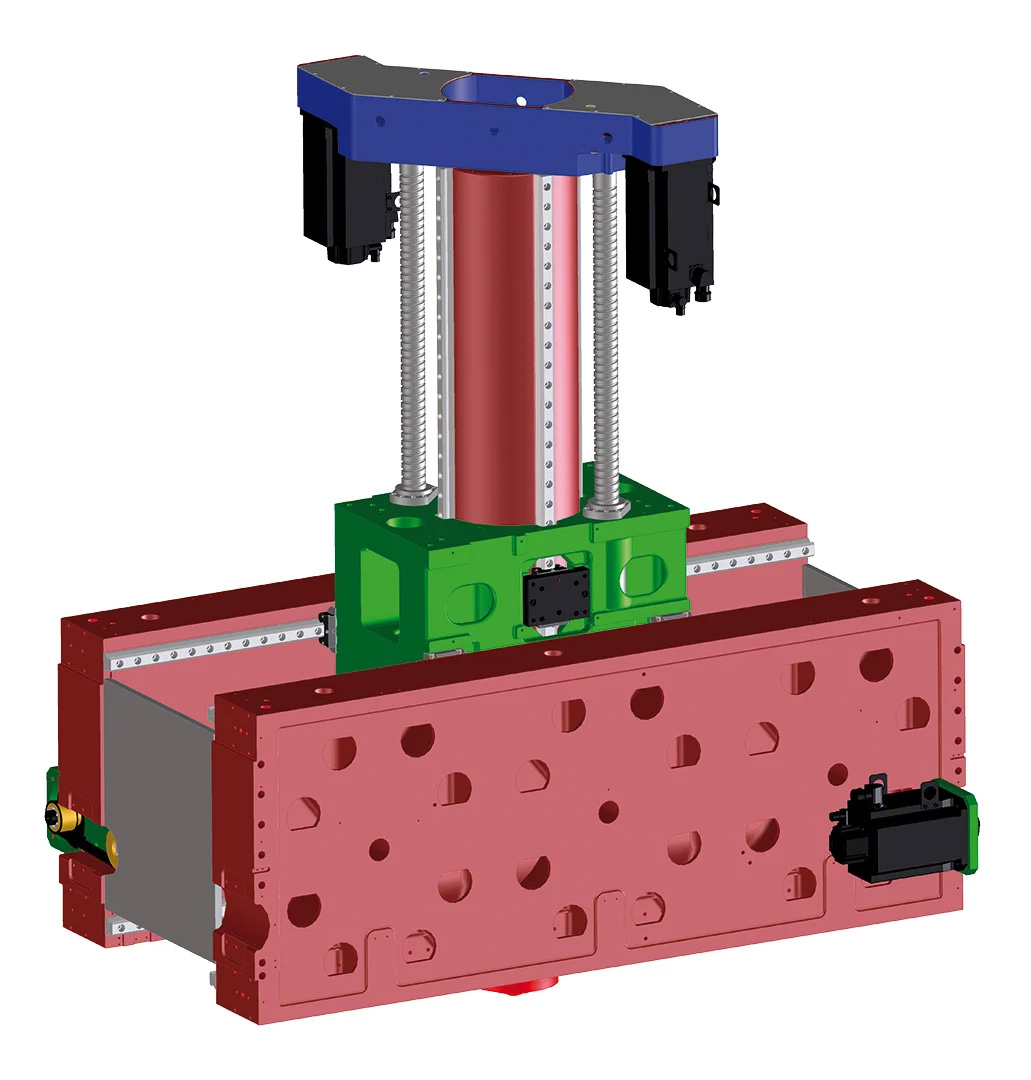

SUSTAV PRIGONA
Konstrukcijske značajke

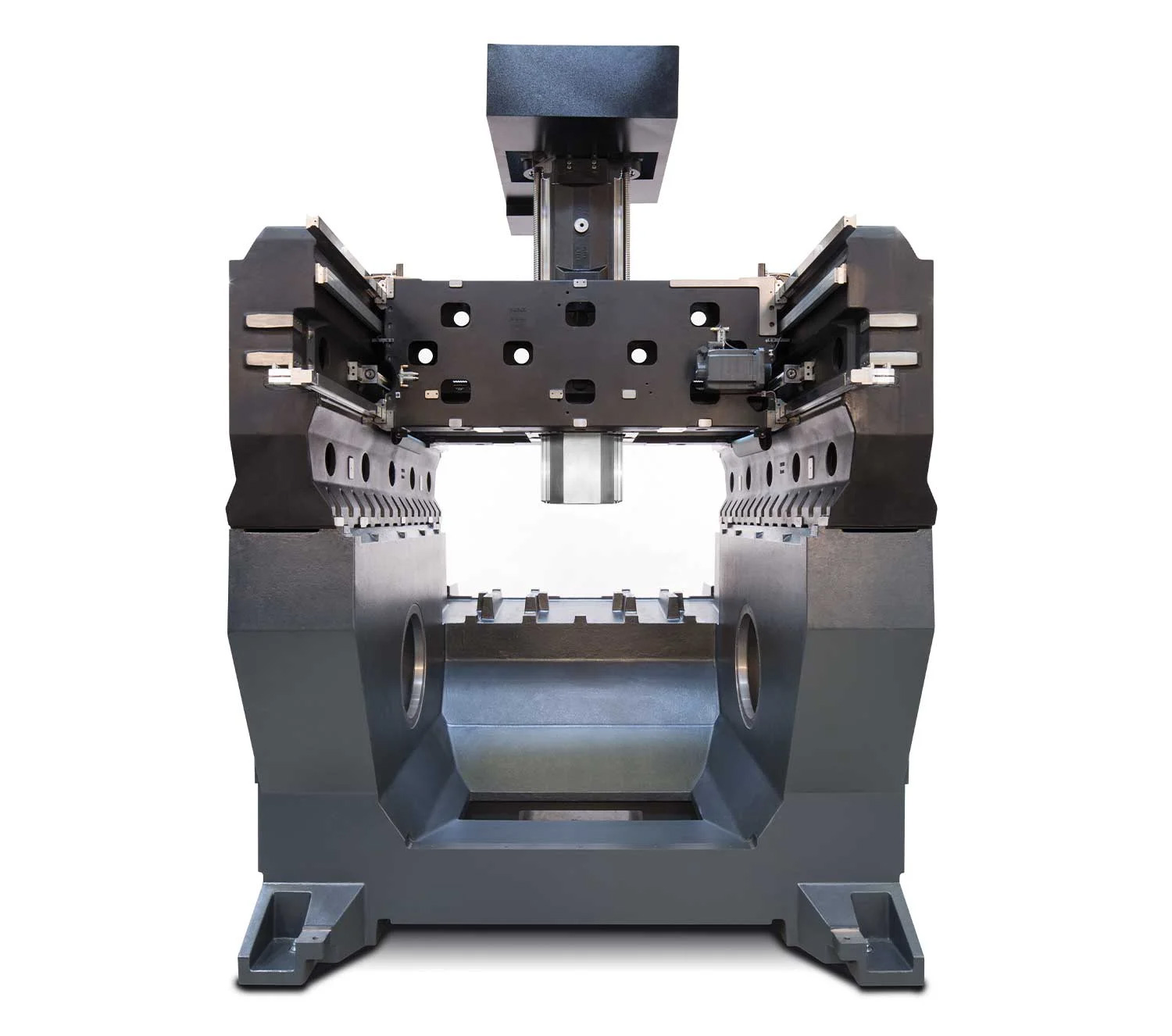

- Nosač dizajniran kao Box-in-Box sustav sa simetričnom strukturom i krutom monoblok poprečnom kliznom jedinicom, kao i integriranom Z-osnom kliznom jedinicom i motornim vretenom.
- Višestruke vodilice u svim linearnim osima.
- Jednostruka i dvostruka kuglična navojna vretena sa servo pogonima linearnih osi.

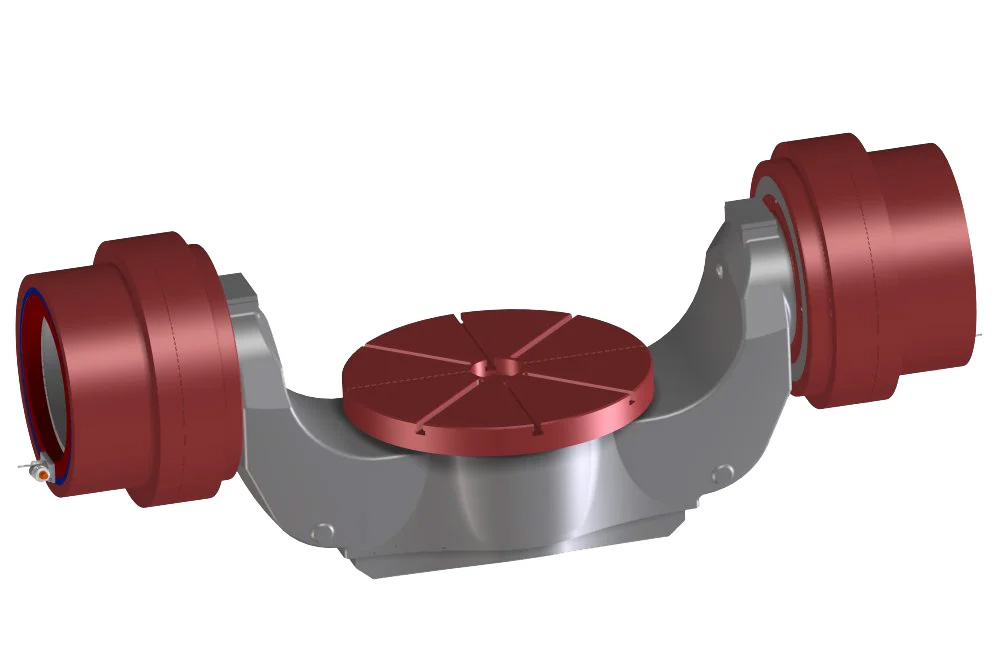

NC OKRETNO - NAGIBNI STOL (SDK)
Tehnologija pogona zupčanika ili Torque-Antrieben pogoni ovisno o namjeni.
- Pogon zupčanika u zakretnim i rotirajućim osima za ekonomičnu 5-osnu obradu.
- Torque-Antrieben rotacijski pogoni za vrlo dinamične i oscilirajuće zadatke obrade.

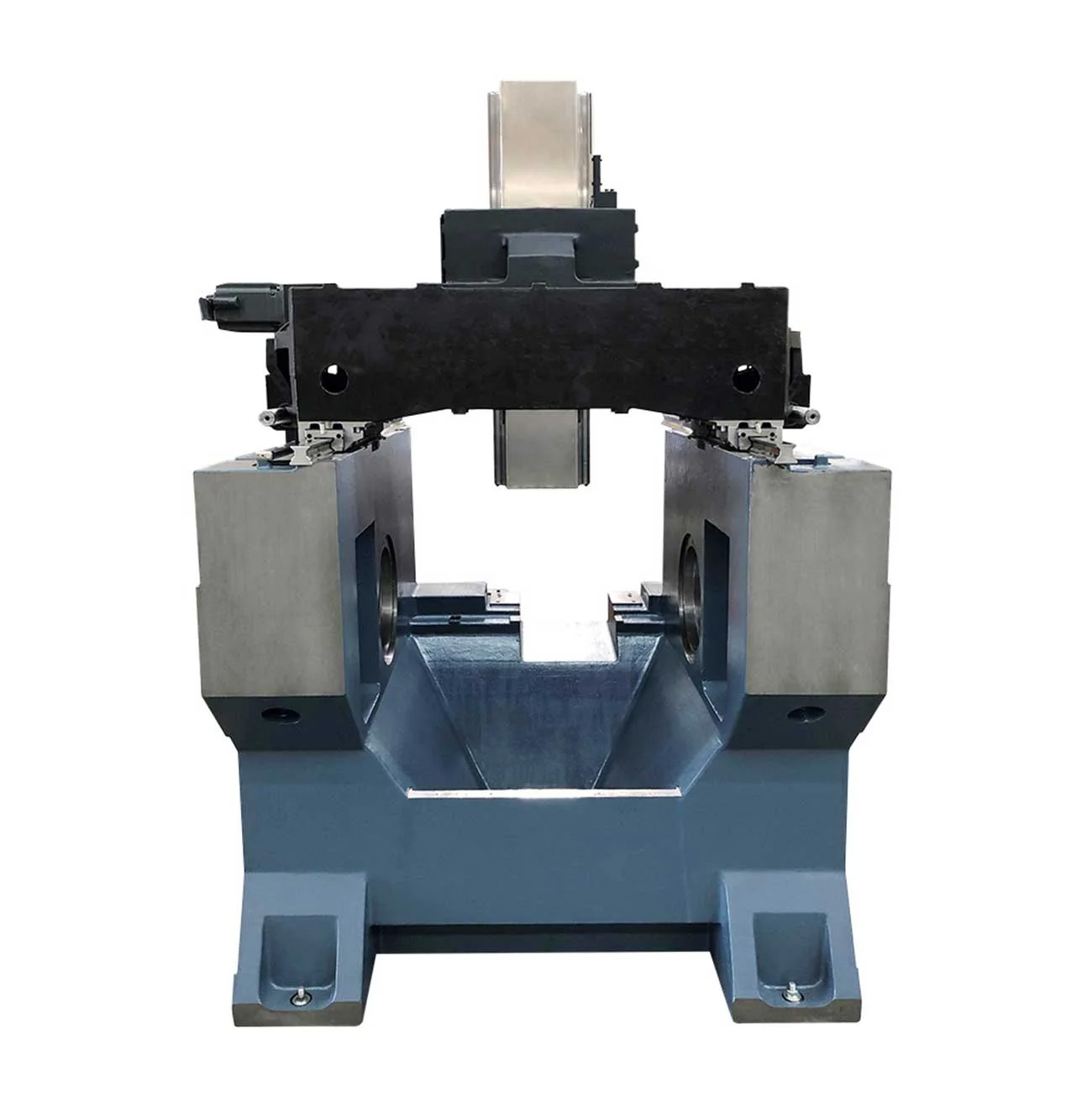

GANTRY-KONCEPT
ALZMETALL–SPECIFIC GANTRY-KONZEPT (ASGK)
– patentiran –
- U Gantry izvedbi, tri linearne osi gibanja dodijeljene su portalnoj konstrukciji stroja.
GANTRY KONSTRUKCIJE
Konvencionalne i modificirane portalne konstrukcije
Usporedba:
- 4-struke unutarnje linearne vodilice
- Devijacija smanjena za faktor 2.3 čime je
- Čvrstoća 2.3 puta veća u odnosu na sustave s vodilicama montiranim odozgo
- Manje poziciono odstupanje u točki alata (TCP) pri istoj razini ubrzanja
- Znatno produljen vijek trajanja reznih alata
- Čvrstoća 2.3 puta veća u odnosu na sustave s vodilicama montiranim odozgo
- Manje poziciono odstupanje u točki alata (TCP) pri istoj razini ubrzanja
- Znatno produljen vijek trajanja reznih alata
Industrijske grane
Strojarska industrija
Automobilska industrija
Zrakoplovna industrija
Medicinska industrija
Optička industrija
Obnovljivi izvori
Vojna industrija
Alati i kalupi

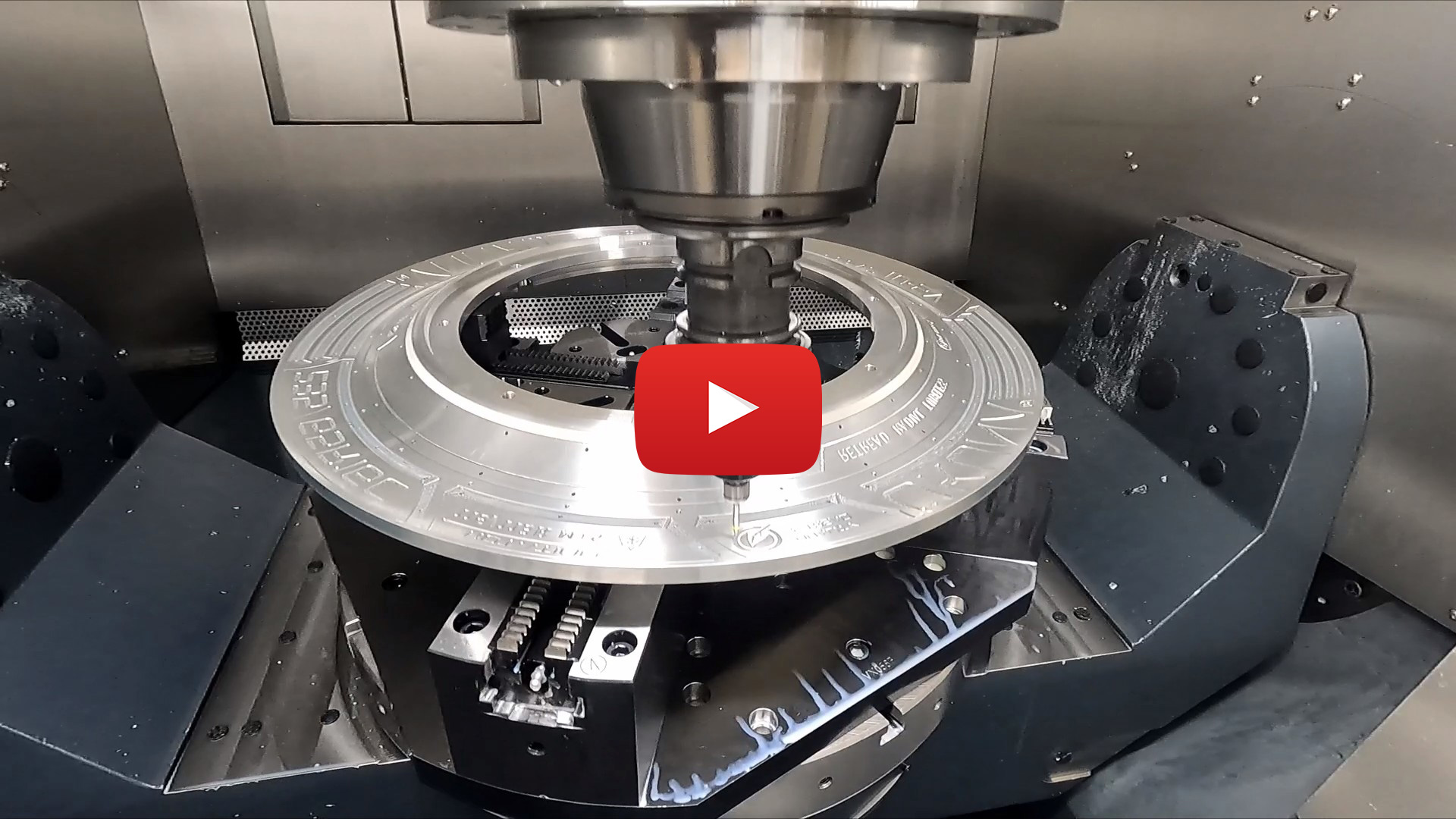

Širok raspon primjene CNC obrade u različitim industrijskim granama možete pogledati u sljedećoj video prezentaciji.
Obradni centri s 3 osi
Obradni centri s 5 osi
